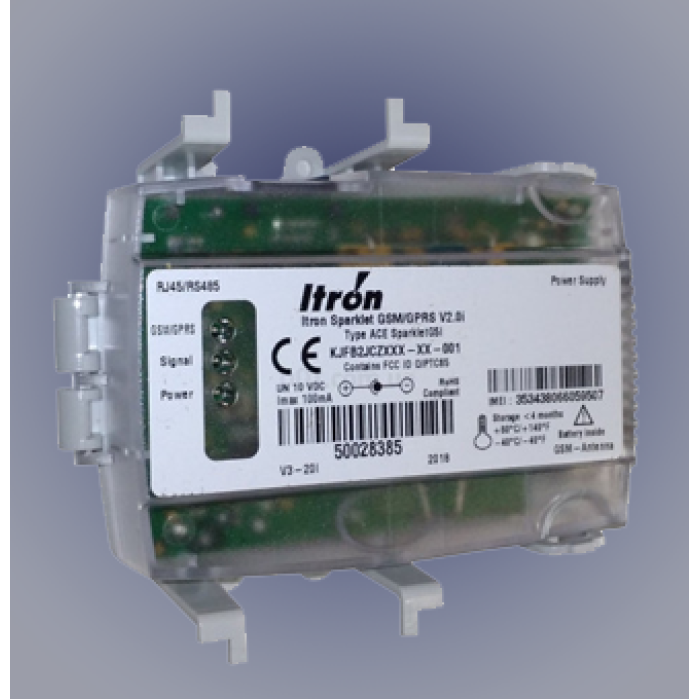

Модем WM-E2S-LTE-RS485-UA001 (Sparklet) для лічильників ITRON SL7000 Smart, АСЕ6000, ЕМ620

Модем WM-E2S-LTE-RS485-UA001 (SPARKLET) призначений для автоматизованого вимірювання та дистанційного зчитування показань лічильників електроенергії через стільникові мережі 4G на базі LTE та спеціально розроблений для електролічильників ТМ Itron.

Модем працює з SIM-карткою любого мобільного оператора або з мультиоператорською SIM-карткою, підтримує функцію роумінгу і захисту SIM-картки від виходу з ладу, що є корисним, якщо її виймають із модема без попереднього вимкнення напруги живлення.

Модем WM-E2S розроблений для роботи з трифазними лічильниками електроенергії ACE6000, ЕМ600 тип 620 і SL7000 Smart, має пластиковий прозорий корпус (IP51 за стандартом IEC/EN 60529), встанавлюється в клемну кришку лічильника (або зовні, на DIN рейці за допомогою адаптера), живиться від комунікаційного інтерфейсу лічильника і підтримує протокол зв'язку DLMS/COSEM.

Корпус модему може бути захищений окремою пломбою він встановлюється і знімається без порушення «метрологічних» пломб лічильника (наприклад, заміни SIM-карти).
Модем забезпечує дистанційну комунікацію з лічильниками електроенергії для програмування та\або зчитування даних вимірювань.
Напруга живлення (8-16В постійного струму) подається на модем через порти RS232 або RS485 (роз'єм RJ45) від модуля живлення лічильника електроенергії.

Модем може мати конденсатори надвисокої ємності, які згладжують піки навантаження, забезпечує роботу пристрою при короткочасних зникненнях напруги живлення від лічильника і відправку Last Gasp SMS-повідомлення в систему збору даних перед вимкненням. Після повного вичерпання заряду, конденсатори потребують заряджання (тривалість до 5 хвилин), перш ніж модем знову зможе нормально працювати.
Модем має роз'єм для підключення антени (SMA, 50 Ом).

Параметри модему налаштовуються за допомогою програмного застосунку WM-E Term, що працює в середовище Windows®: через порт TCP/UDP віддалено (або через локальне послідовне з'єднання) і працює в мережі шляхом введення APN, імені користувача та пароля (інформація про APN надається оператором мережі). Програмний застосунок WM-E Term®, можна також використовувати для оновлення вбудованого програмного забезпечення модемів. Більш докладно дивись документ «Програмний пакет WM-E Term® Посібник користувача».

Для індикації стану роботи модему використовуються світло-випромінюючі діоди – СВД (стан реєстрації в мережі/технологія стільникового зв'язку, стан SIM-карти/рівень сигналу, стан підключення/зв'язку з лічильником).
Вбудоване програмне забезпечення модему має високий ступень захисту від стороннього доступу, дані в флеш-пам’яті модему зашифровані.
В процесі роботи модем контролює стан мережі та і якість зв'язку і може надсилати відповідні SMS-повідомлення з інформацією про рівень і якість сигналу, Last Gasp повідомлення і т. ін.

Oсобливості модема WM-E2S:

• Модем можна встановити в корпус лічильника та надійно закріпити (опломбувати та відокремити від лічильника);
• Дизайн та підключення модему відповідають стандартам лічильників;
• Сумісність із лічильниками електроенергії Itron ACE6000, ACE8000, SL7000 та EM600 (E620);
• Живлення постійного струму від лічильника;
• Прозоре з'єднання даних RS232/RS485 (RJ45);
• Вбудована операційна система реального часу;
• Надсилання даних «Pull» (для запиту HES), виклик CSData;
• Негайне сповіщення про тривогу та SMS-повідомлення, управління DCD;
• Віддалене та безпечне оновлення прошивки;
• Завантажуваний інструмент конфігурації WM-E Term;
• Kонденсатор (від перебоїв у подачі електроенергії)
